Elektronická navigace ENC3M

ENC3M je jednoduchý a spolehlivý podvodní navigační systém – umožňuje plánování trasy z více bodů a rekalibraci polohy potápěče s pomocí GPS. Díky velmi jednoduchému ovládání, minimální velikosti, snadné instalaci na pohonný systém nebo dokonce ručnímu použití (například v závěrečné fázi přiblížení) je to velmi všestranný nástroj pro potápěče, kteří potřebují spolehlivé informace o své poloze pod vodou.

Díky mnoha možnostem montáže a použití se jedná o modulární nástroj, který lze použít:

- jako základní navigační konzoli – samostatnou, zobrazující aktuální směr, hloubku a čas

- v kombinaci se senzorem rychlosti pro plnou podvodní navigaci založenou na principech mrtvého směru

- v kombinaci s GPS bójí – umožňující rekalibraci polohy bez nutnosti výstupu na hladinu

- v kombinaci s pevným stožárem GPS – pro snadné určení polohy rychle se pohybujícího týmu nebo ve vodě s vysokým proudem (např. na řekách)

Plánování trasy ENC3M

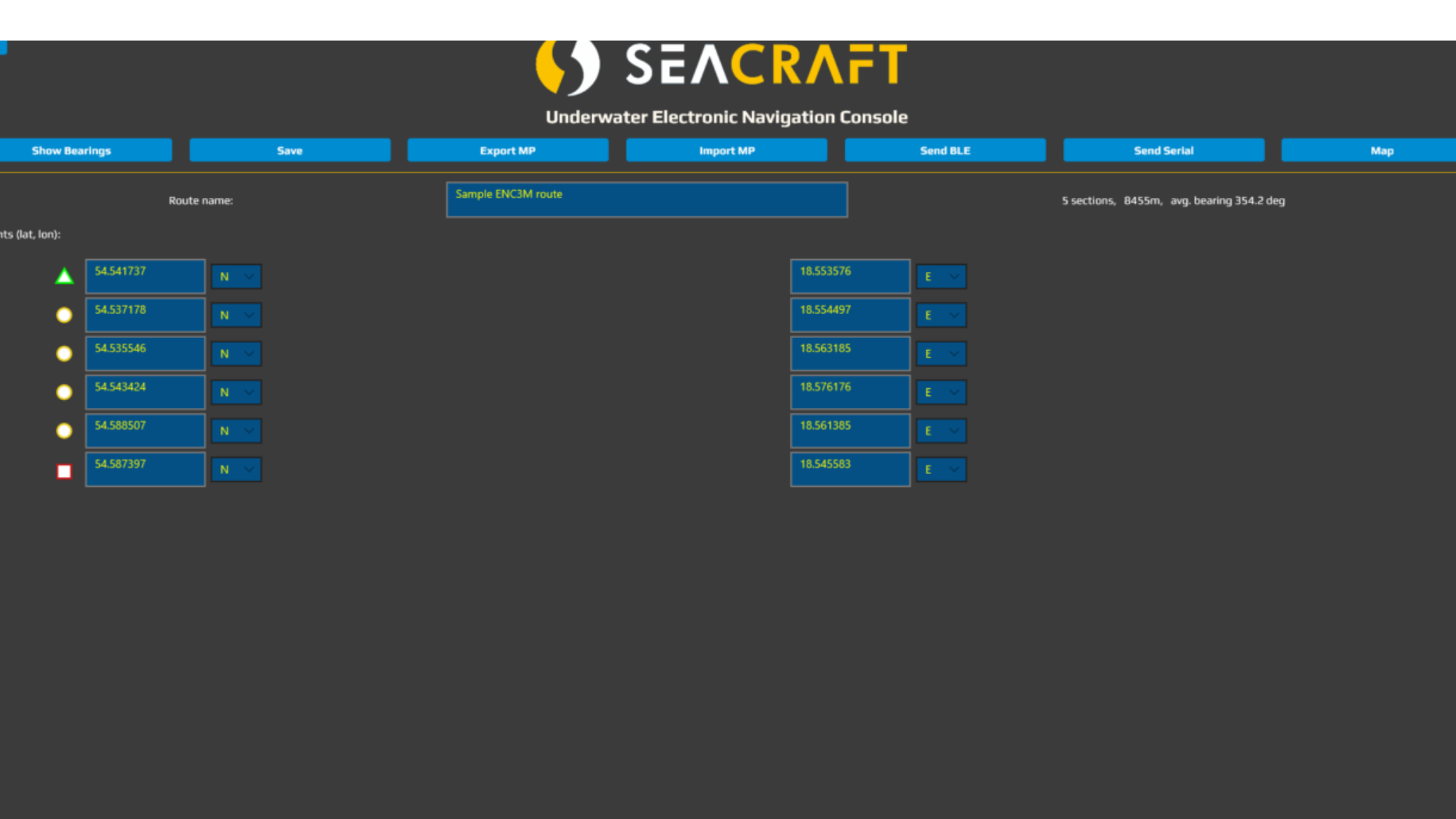

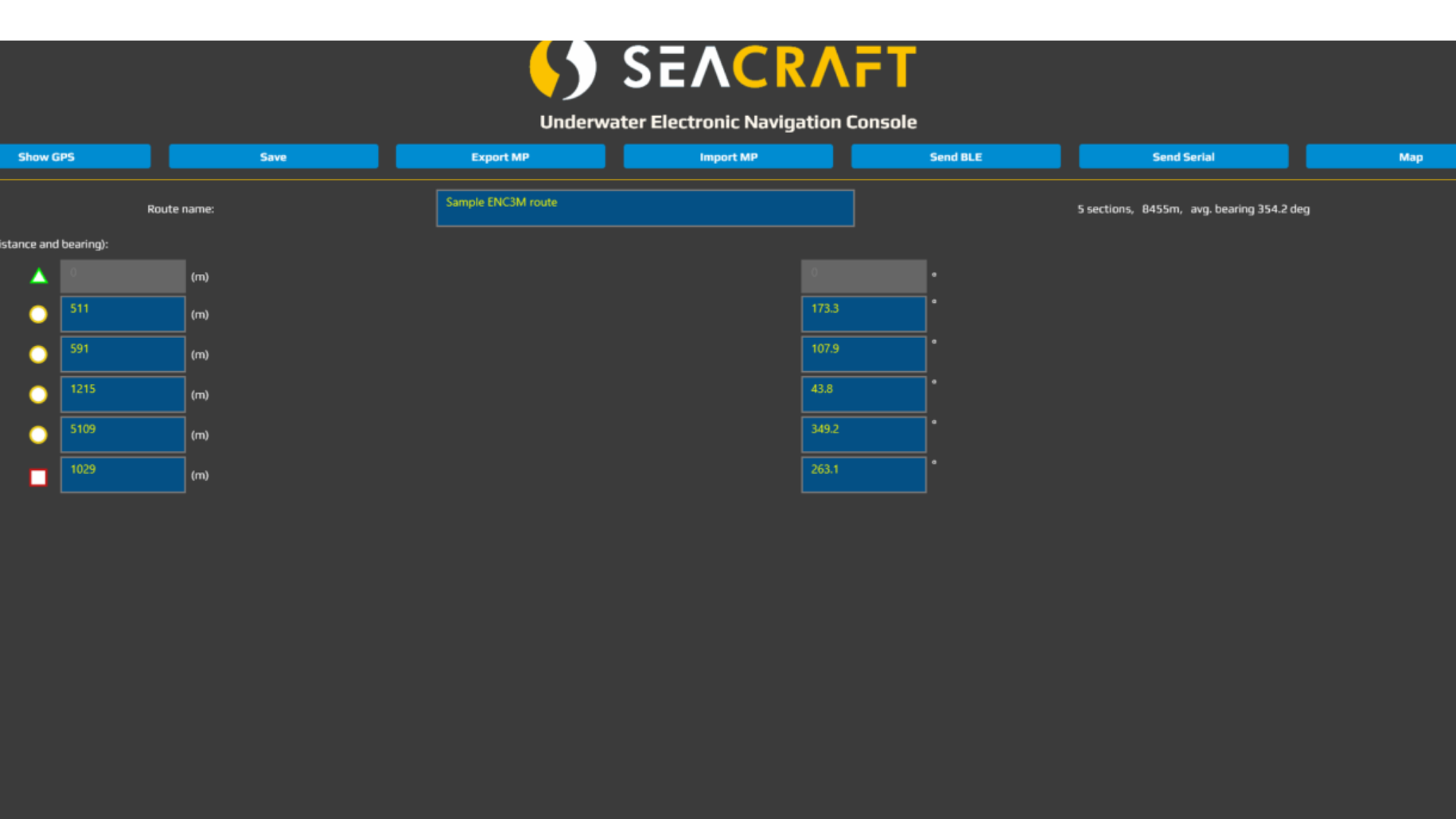

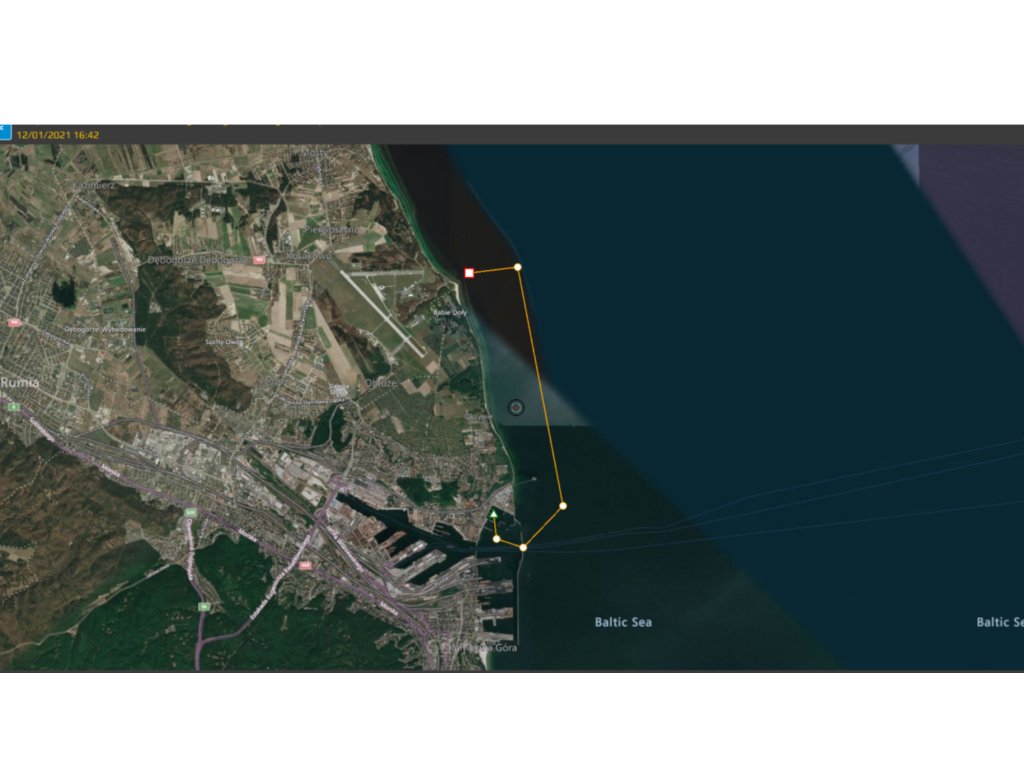

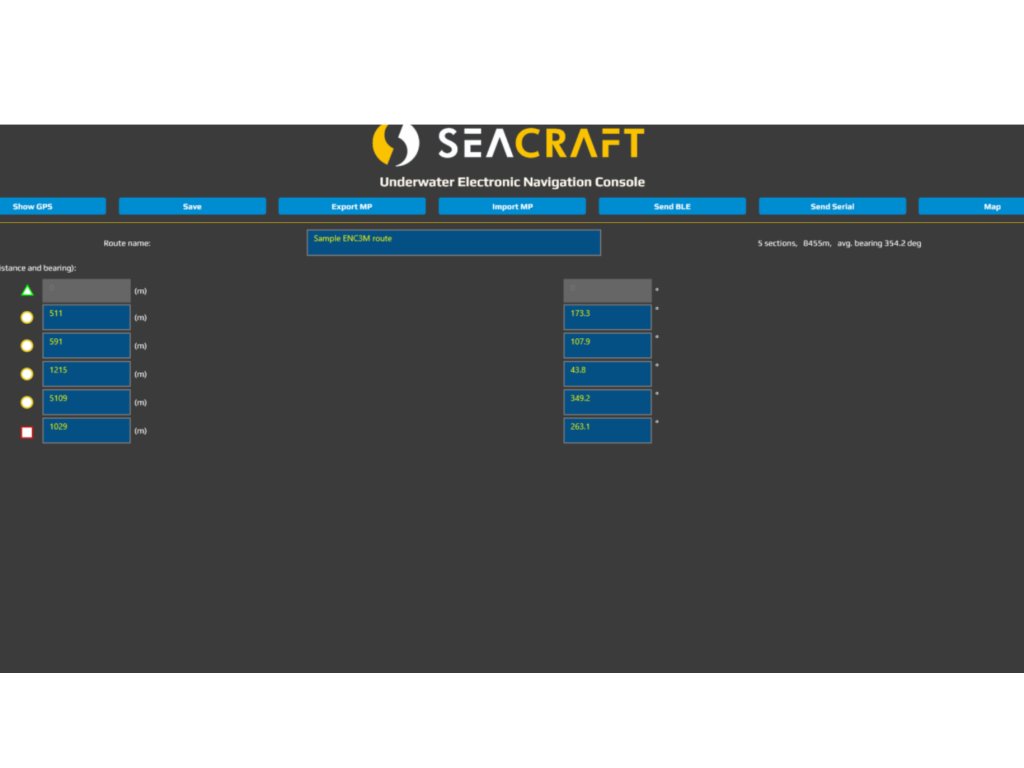

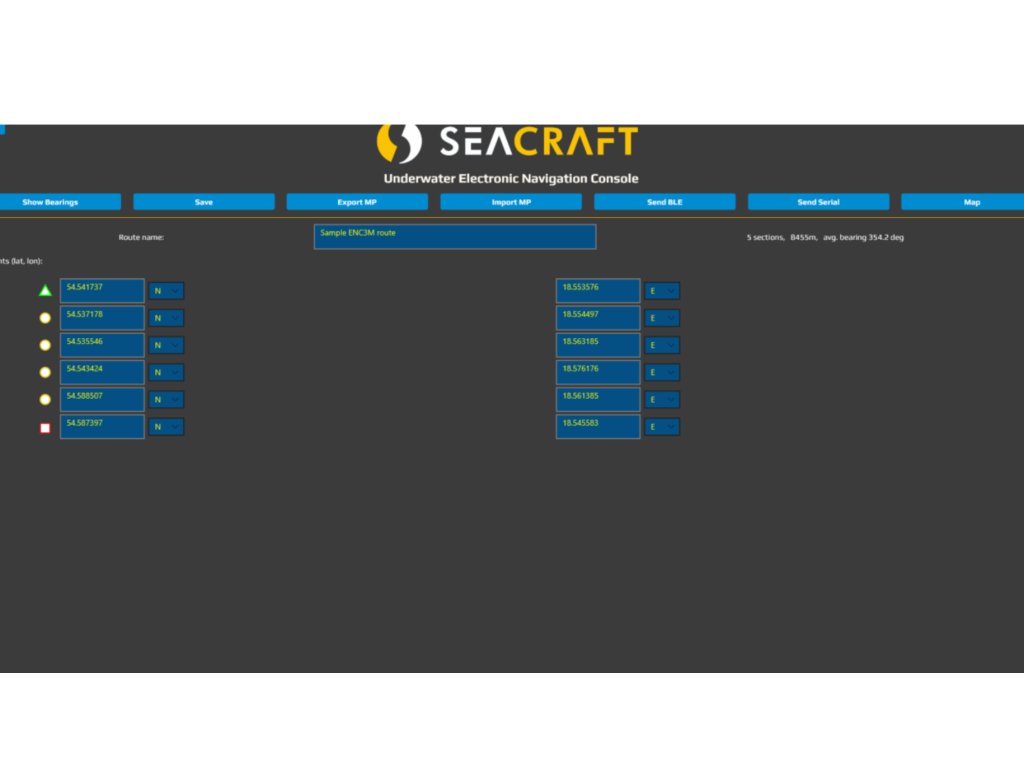

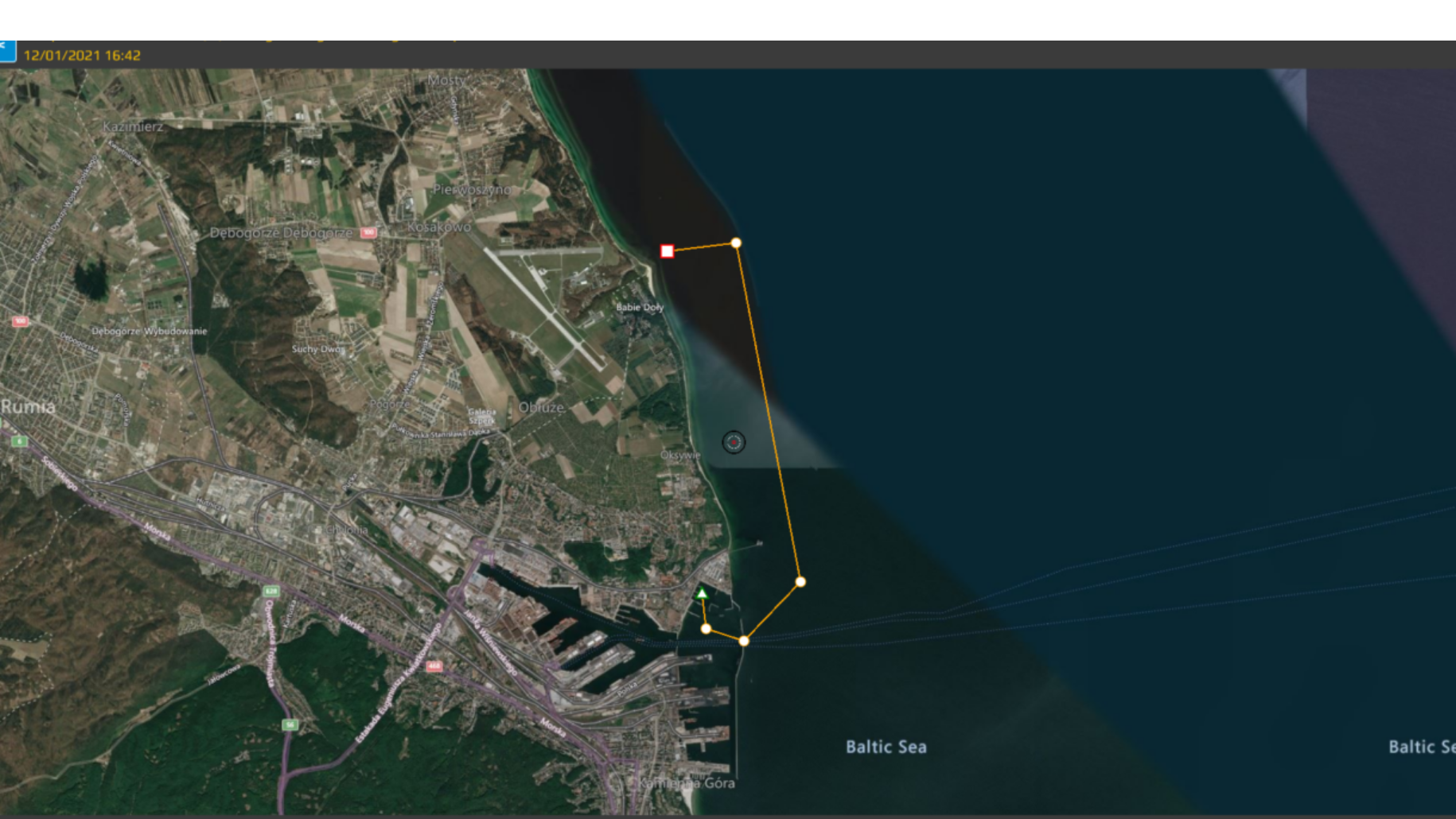

Trasu lze naplánovat jako vícebodovou trasu – vizuálně, na základě azimutu a vzdálenosti nebo jako absolutní GPS polohu konkrétního bodu.

Provoz ENC3M pod vodou

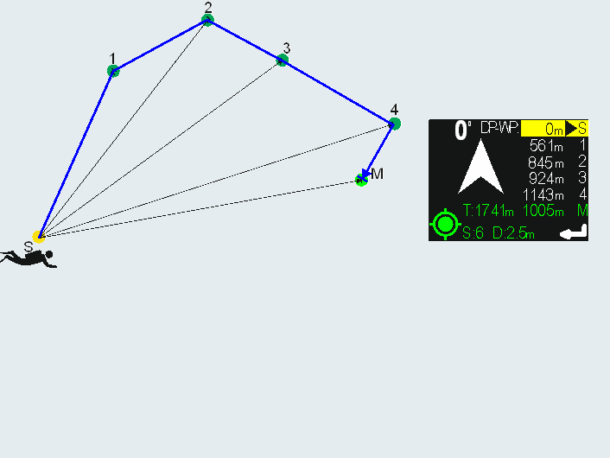

Pod vodou lze kdykoli vybrat libovolný bod – výsledkem je zobrazení nejkratší možné (lineární) trasy k danému bodu.

ENC3M použije vypočítanou 100% odhadovanou polohu pod vodou, nebo – pokud je k dispozici dobrá pevná poloha – přepočítá polohu a směr v reálném čase.

Potápěč může sledovat předem naplánované body jeden po druhém nebo se na základě situace rozhodnout, kam chce navigovat.

Modulární konstrukce
Skládací pevný stožár

ENC3M je navržena tak, aby podporovala obsluhu při plnění různých typů úkolů. Ke standardnímu zařízení lze připojit různé GPS přijímače.

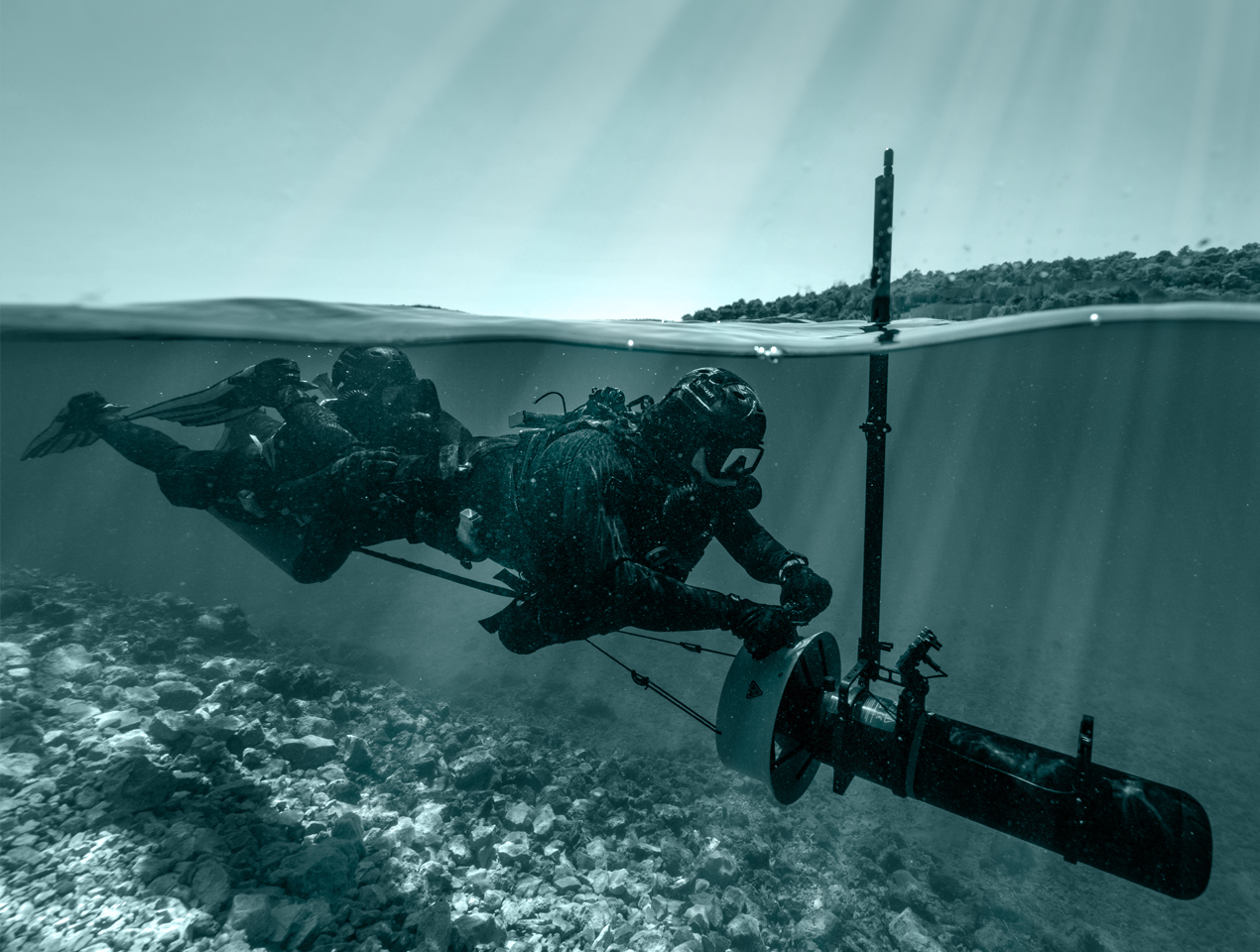

Speciálně konstruovaný stožár, který se snadno skládá do malých prvků a skladuje na DPV – má jedinečný profil s nízkým odporem, což snižuje turbulence, vibrace a obsluha pod povrchem může dosáhnout pevné polohy i při pohybu velkou rychlostí.

Pevný stožár optimalizovaný pro nízký hydrodynamický ponor. Používá se, když zastavení není možné nebo je potřeba neustálá fixace polohy.

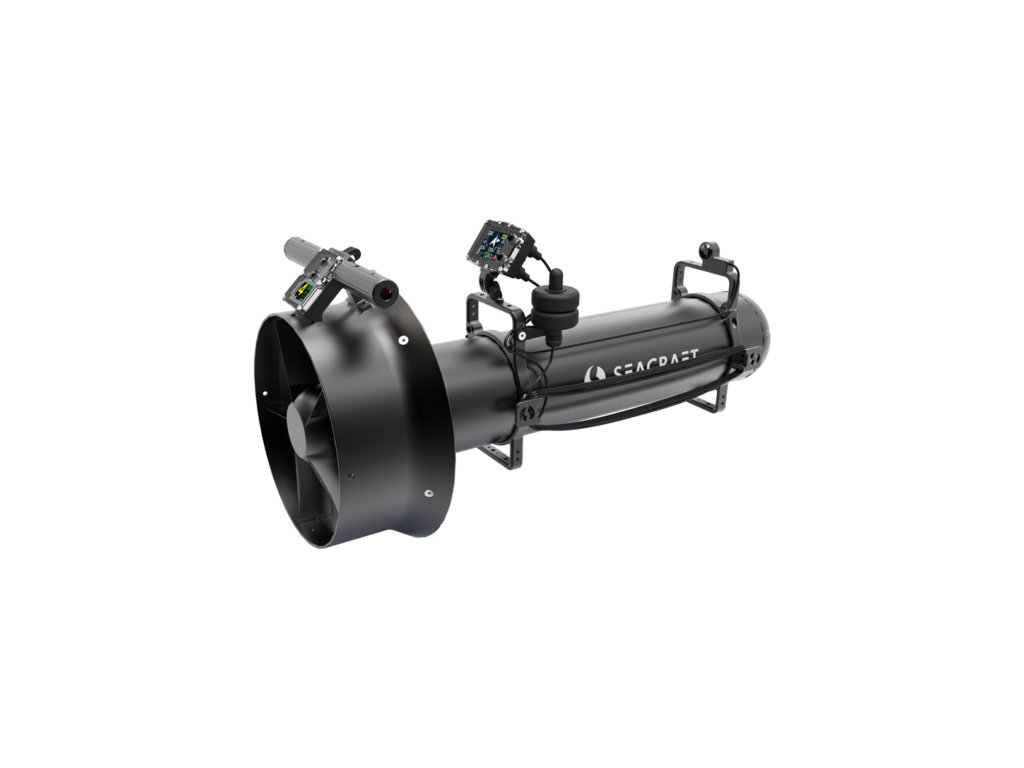

Na přiloženém obrázku je skútr TAC1000 s ENC3M se skládacím pevným stožárem s GPS modulem.

Modulární konstrukce
GPS typ B

Modul GPS přijímače typu B, který lze instalovat přímo na konzoli s 10cm kompaktním kabelovým připojením. Stejný modul lze přímo připojit k ENC3M pomocí 10cm kabelu nebo použít s 3m nebo 10m dlouhým kabelem a dalšími plováky. Kabely lze snadno vyměnit se stejným GPS modulem.

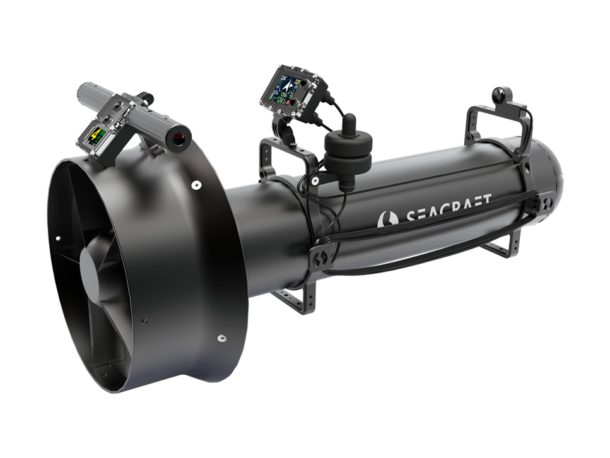

Na přiloženém obrázku je skútr TAC1000 s ENC3M s modulem GPS přijímače typu B s 10m dlouhým kabelem a dalšími plováky.

Varianty:

ENC3M určena pro TAC1000

ENC3M určena pro TAC2000

ENC3M určena pro jiné DPV

Navigační platforma ENC3M
